THz带通滤波片

THz带通滤波片

说明：

         太赫兹带通滤波器旨在传输20至3000微米波长范围内的辐射。 滤波器由带有孔的薄金属箔制成。 孔的配置取决于所需的波长。

　　  这些滤波器解决了太赫兹范围内辐射的准光学滤波问题。 它们还允许获得高度的单色化，同时器件的孔径比也很高。

         强调建议使用带通滤波器，以便在具有高孔径比的高光谱分辨率以及较小的整体尺寸和设备重量时非常重要。

应用:

•太赫兹光谱;

•成像;

•太赫兹测试设备;

•天文学，天基天文学和天体物理学;

•材料研究;

•传感器和探测器;

•电光学研究。

特征:

•0.1至15 THz（3000至20μm）范围内的任何通带;

•通带高透过率（60-90％）;

•阻带中透射率低（<4％）;

•可用于低温恒温器和电光组件;

•损伤阈值（范围从0.1到15 THz） - 65-100 W / cm2;

•安装在支架上。•0.1至15 THz（3000至20μm）范围内的任何通带;

•通带高透过率（60-90％）;

•阻带中透射率低（<4％）;

•可用于低温恒温器和电光组件;

•损伤阈值（范围从0.1到15 THz） - 65-100 W / cm2;

•安装在支架上。

Tydex带通滤波器的零件号指定：

BPF <频率，THz> - <孔径，mm>

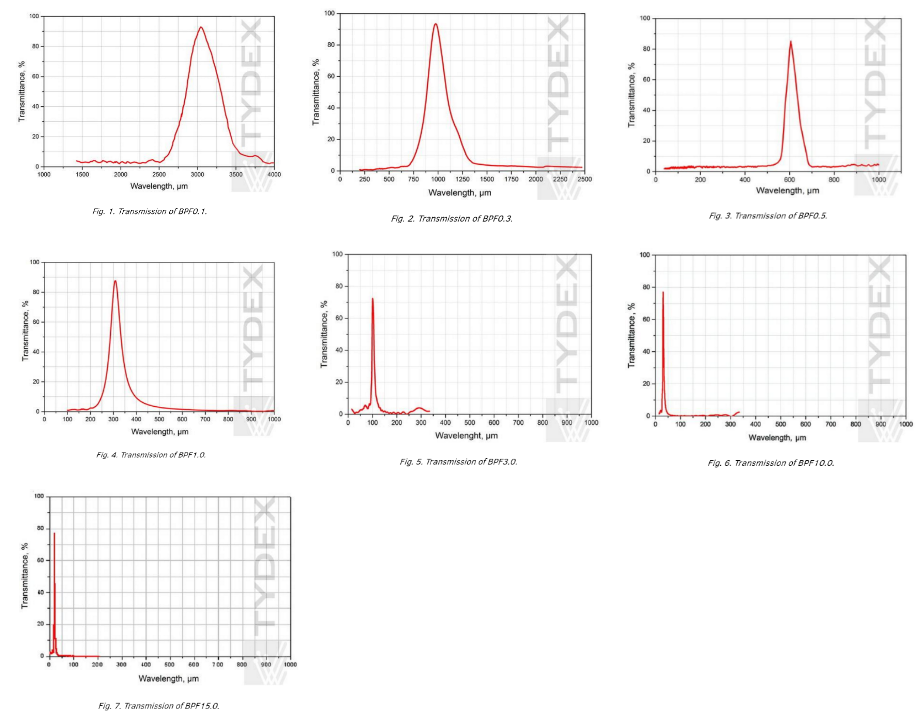

传输曲线：大小和形状：

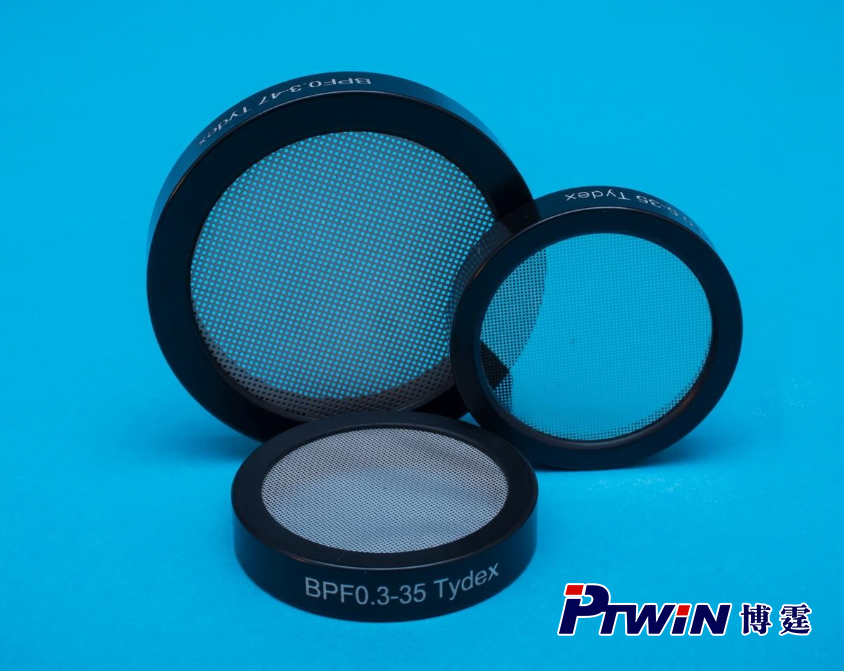

可提供通光孔径/外径为24/31，35/44和47/60 mm的圆形滤光片和0.1,0.3,0.5,1.0,3.0,10.0和15.0 THz通带。
