PVC鱼眼检测系统

PVC鱼眼检测系统

说明：

      检测系统由相机、远心光学镜头、LED光源、工控机、XY移动平台、显示器、报警系统、控制柜、相机安装支架等组成

技术特色：

1）系统按照16μm ×12μm的分辨率设计。如果有精度更高要求，可以更换镜头和相机实现。

2）系统按抽检方式确定的处理速度，如果对处理速度有更高的要求。可以采用线阵相机的处理方法，达到实时性要求。

3）相机拍摄视野内的图像，并对有效范围内的图像进行处理。

4)移动XY平台到下一个待测位置，重复步骤2，并将两个视野的拼接区域进行识别检测,重复步骤3，直到完成所有测量区域计算并统计输出结果。并保存在数据库中。

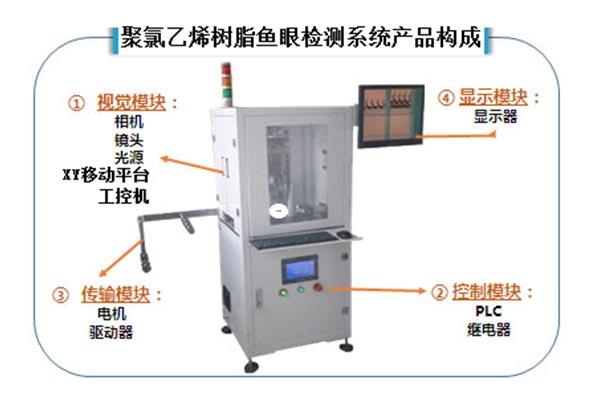

设备构成：

技术指标：

· 检测材料：聚氯乙烯树脂.（PVC）

· 分辨率：长16um，宽12um

· 检测范围:长200mm，宽200mm

· 检测速度：20cm2/min

· 检测直径大小分类：≥50μm，50-100μm，100-150μm，150-200μm，200-300μm，300μm

· 生成检测数据库，并将检测的产品批次及鱼眼的统计存入数据库,保存期限为一年.
